TN-C-S d.c. system

1. система постоянного тока TN-C-S



система постоянного тока TN-C-S
-

Рис. ABB

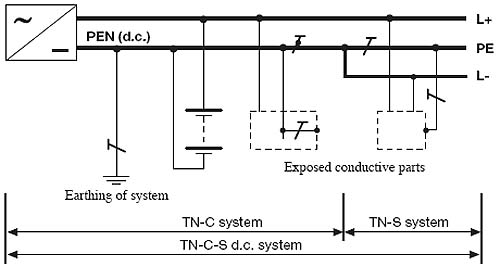

Сеть постоянного тока с системой заземления типа TN C-S
Exposed conductive parts - открытые проводящие части; Earthing of system - заземление полюса сети

Обозначения сети расшифровываются следующим образом (см. ГОСТ Р 50571.2-94 (МЭК 364-3-93)):

Т - непосредственное присоединение одной точки токоведущих частей источника питания к земле;
N - непосредственная связь открытых проводящих частей с точкой заземления источника питания
S - функции нулевого защитного и нулевого рабочего проводников обеспечиваются раздельными проводниками.
С - функции нулевого защитного и нулевого рабочего проводников объединены в одном проводнике (РЕN-проводник

Питающие сети системы TN имеют непосредственно присоединенную к земле точку. Открытые проводящие части электроустановки присоединяются к этой точке посредством нулевых защитных проводников.
В зависимости от устройства нулевого рабочего и нулевого защитного проводников различают следующие три типа системы TN:
система TN-S - нулевой рабочий и нулевой защитный проводники работают раздельно по всей системе;
система TN-C-S - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике в части сети;
система TN-С - функции нулевого рабочего и нулевого защитного проводников объединены в одном проводнике по всей сети.



Тематики

• электроснабжение в целом
• электроустановки

Синонимы

• сеть TN-C-S
• система TN-C-S
• система заземления типа TN-C-S

EN

• TN-C-S d.c. system
